Características

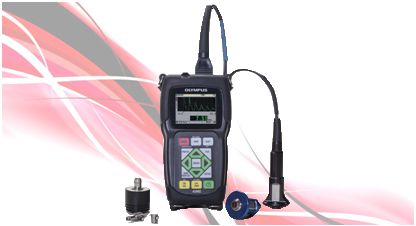

O 45MG é um avançado medidor de espessura por ultrassom carregado com recursos de medição padrão e opções de software. Este equipamento único é compatível com toda a gama de transdutores bicristais e simples da Olympus, tornando este instrumento inovador numa solução tudo em um para praticamente todas as aplicações de medida de espessura.
Concebido para ambientes difíceis
Robusto, concebido para IP67
Atmosfera explosiva: operação segura conforme definido pela Classe I, Divisão 2, Grupo D, como encontrado no National Fire Protection Association Code (NFPA 70), Artigo 500 e testado utilizando o MIL-STD-810G, Método 511.4, Procedimento I.
Choque testado utilizando o MIL-STD-810G, Método 516.5,
Procedimento I, 6 ciclos em cada eixo, 15 g, 11 ms meio seno.
Vibração testada utilizando o MIL-STD-810G, Método 514.5, Procedimento I, Anexo C, Fig. 6, exposição geral: 1 hora cada eixo.
Ampla faixa de temperatura operacional
Bota protetora de borracha com suporte para o medidor (opcional).
Projetado para fácil operação
Teclado simples para operação com as mãos direita e esquerda
Interface de fácil operação com acesso direto à maioria das funções
Armazenamento interno e por cartão de memória MicroSD removível
Porta de comunicação USB
Data logger alfanumérico com 475.000 leituras de espessura ou 20.000 formas de onda (opcional)
Configurações padrão/personalizada de transdutores de elemento simples (opcional)
Bloqueio do equipamento protegido por senha
Tela colorida QVGA transfletiva com configuração de cores interiores e exteriores para maior clareza
Informações Técnicas
|
Medições |
|
|
Dual element transducer measurement mode |
Intervalo de tempo de um atraso preciso após o pulso de excitação até o primeiro eco |
|
Echo-to-Echo (opcional) |
Intervalo de tempo entre dois ecos sucessivos de parede traseira para eliminar espessura de tinta ou de revestimento |
|
Medida THRU-COAT® (opcional) |
Medida real das espessuras do metal e do revestimento com um simples eco de parede traseira (com os transdutores D7906-SM e D7908) |
|
Modos de medida (transdutor elemento simples [opcional]) |
Modo 1: Intervalo de tempo entre o pulso de excitação e o primeiro eco da parede traseira |
|
|
Modo 2: Intervalo de tempo entre a linha de atraso do eco e o primeiro eco da parede traseira (com transdutores com delay ou de imersão) |
|
|
Modo 3: Intervalo de tempo entre sucessivos ecos de parede traseira após o primeiro eco de interface após o pulso de excitação (com transdutores com delay de linha ou de imersão) |
|
Faixa de espessura |
0,080 mm a 635 mm dependendo do material, transdutor, condições de temperatura da superfície e configuração selecionada (faixa completa requer opção elemento simples) |
|
Faixa de velocidade do material |
0,508 mm/μs a 18,699 mm/μs |
|
Resolução (selecionável) |
Baixa: 0,1 mm |
|
|
Padrão: 0,01 mm |
|
|
Opção Elemento Simples: 0,001 mm |
|
Faixa frequência transdutor |
Padrão: 2,25 MHz a 30 MHz (–3 dB) Alta penetração (Opção Elemento Simples): 0,50 MHz a 30 MHz (–3 dB) |
|
Geral |
|
|
Faixa temperatura operação |
–10 ºC to 50 ºC |
|
Teclado |
Selado, teclado colorido com feedback tátil e auditivo |
|
Estojo |
Resistente a impacto e à prova d’água, estojo vedado com conectores selados. Projetado para IP67. |
|
Dimensões (L x A x P) |
Global: 91 mm x 162 mm x 41 mm |
|
Peso |
431 g |
|
Fonte de energia |
3 pilhas AA/suprimento de energia pela porta USB |
|
Tempo funciomaneto vida bateria |
3 AA alcalinas: 20 a 21 horas 3 AA NiMH: 22 a 23 horas 3 baterías de lítio AA: de 35 a 36 horas |
|
Padrões |
Projetado para EN15317 |
|
Tela |
|
|
Tela Colororida QVGA transfletiva |
Tela em cristal líquido, área tela 54,61 mm x 41,15 mm |
|
Retificação |
Onda completa, RF, meia onda positiva ou meia onda negativa (Opção formas de onda) |
|
Entradas / Saídas |
|
|
USB |
2.0 cliente |
|
Cartão de memória |
Capacidade máxima: 2 GB cartão de memória MicroSD removível |
|
Data Logger Interno (Opcional) |
|
|
Data logger |
O 45MG identifica, armazena, retorna, limpa e transmite leituras de espessura, imagens de onda e informação de configuração do medidor através da USB ou MicroSD. |
|
Capacidade |
475.000 medidas de espessura ou 20.000 ondas com medidas de espessura |
|
Nomes de arquivos, ID e comentários |
Nomes de arquivo com 32 caracteres e códigos locação alfanuméricos com 20 caracteres com quatro comentários por locação |
|
Estruturas dos arquivos |
Seis padrões ou estruturas de arquivo configuráveis para aplicações específicas |
|
Relatórios |
No medidor de geração de relatórios de resumos com estatísticas, Min./Max. com locais, Min. revisão, comparação de arquivos e relatório de alarmes |
